开始: 二次开发工具 PRO/ENGINEER在提供强大的设计、分析、制造功能的同时，也为用户提供了多种二次开发工具。常用的二次开发工具有：族表（Family Table）、用户定义特征（UDF）、Pro/Program、J-link、Pro/toolkit等。 1）族表（Family Table） 通过族表可以方便的管理具有相同或相近结构的零件，特别适用于标准零件的管理。族表通过建立通用零件为父零件，然后在其基础上对各参数加以控制生成派生零件。整个族表通过电子表格来管理，所以又被称为表格驱动。 2）用户定义特征（UDF） 用户定义特征是将若干个系统特征融合为一个自定义特征，使用时作为一个整体出现。系统将UDF特征以gph文件保存。UDF适用特定产品中的特定结构，有利于设计者根据产品特征快速生成几何模型。 3）Pro/Program Pro/ENGINEER软件对于每个模型都有一个主要设计步骤和参数列表―Pro/Program。它是由类似BASIC的高级语言构成的，用户可以根据设计需要来编辑该模型的Program，使其作为一个程序来工作。通过运行该程序，系统通过人机交互的方法来控制系统参数、特征出现与否和特征的具体尺寸等。 4）J-link J-link是PRO/ENGINEER中自带的基于JAVA语言的二次开发工具。用户通过JAVA编程实现在软件PRO/ENGINEER中添加功能。 5）Pro/Toolkit Pro/Toolkit同J-link一样也是Pro/E自带的二次开发工具，在Pro/Toolkit中，PTC向用户提供了大型的C语言函数库，函数采用面向对象的风格，通过调用这些底层函数，用户能方便而又安全地访问Pro/ENGINEER的数据库及内部应用程序，进行二次开发，扩展一些特定功能。
图片：
二次开发实例步骤：

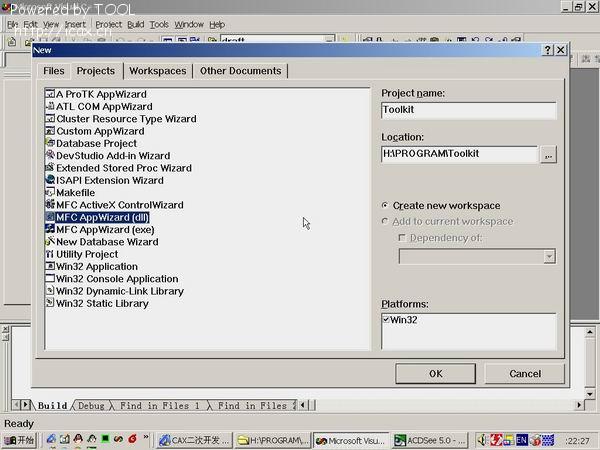

打开VC，新建工程，名为Toolkit，选择动态链接库dll方式
简单介绍一下开发模式：
Pro/Toolkit下的开发的程序有两种模式：同步模式（Synchronous Mode）和异步模式（Asynchronous Mode）。同步模式下，Pro/E根据注册文件中的信息启动应用程序，Pro/Toolkit应用程序和Pro/E产生各自的进程，程序的控制权在两个进程之间切换。该应用程序不能够独立于Pro/E而运行。在异步模式下，Pro/Toolkit应用程序和Pro/E能够进行各自的操作，在通信方面，异步模式使用远程调用（Remote Procedure Calls，RPC）方式，程序（含有独立主函数）能独立于Pro/E启动。由于异步模式采用远程调用，程序运行速度相比同步模式慢很多，整合性也不好，所以一般基于Pro/E的Toolkit开发采用同步模式。在同步模式下又有两种开发方式：动态链接库（DLL Mode）和多进程（Multiprocess 或Spawned Mode）。前者为的动态连接库文件，无自身主程序函数，直接连接于Pro/E进行程序调用。后者为.exe文件，有独立的主程序和Pro/E进行相连接。一般为了调试方便，开发程序时可以采用多进程模式，在程序完成时，采用动态连接库提高程序运行效率。
图片：
选择dll工程建立好之后
进行相关路径的设置图片：
start运行程序：
添加的菜单为：
图片：
现在为Menu1-1添加动作
显示一个消息对话框，
先编写调用函数：
图片：
在Menu动作中调用
图片：
同样的编译调试－注册－运行之后

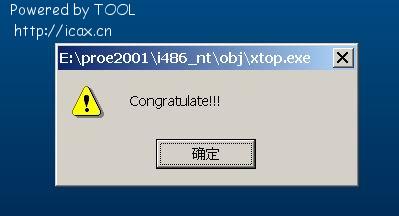

点击Menu1-1菜单出现：
图片：
对话框：
在proe下面加弹出对话框我知道有两种
一种是用proe自带的对话框，在编对话框的时候没有vc里面那么容易，也没有那么直观
要写一个.res的文件保存在text文件夹下面。在编辑的程序中调用对话框。编辑对话框 控件的时候 可以借助pro_dialog_view来查看编辑的对话框样式 具体看protoolkit user guide的UI那一章
第二种就是vc的对话框，如果vc程序已经和proe接上去了，比如添加菜单了。就很容易 就在vc里面调用 对话框，和vc编程一样。平时多数使用vc对话框。
不过简单的对话框也可以用proe二次开发做。其样式和proe一致
到此，pro/e的开发已经算人门了
不在详细介绍

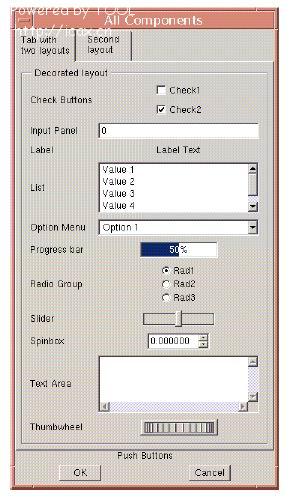

pro/e对话框风格在user guide有：
图片：

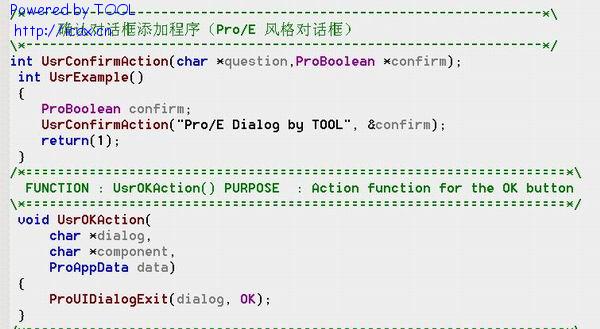

编写调用程序：
图片：

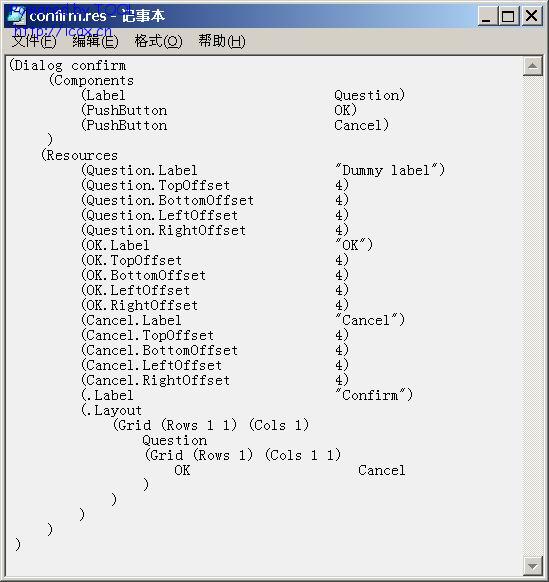

编写消息注册文件（重要）：
图片：
注册运行：

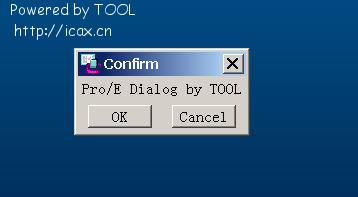

弹出确认对话框

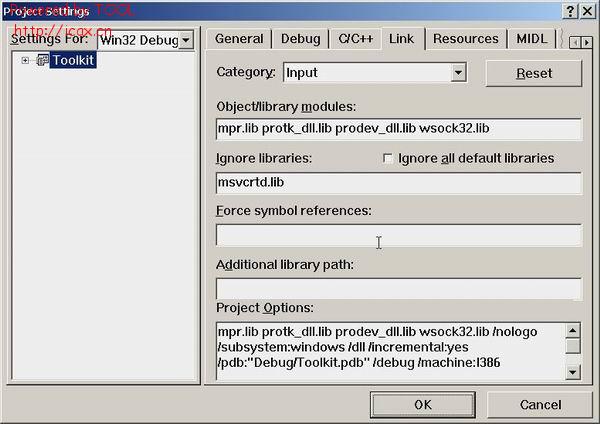

添加链接库（非常重要的一步）
：
图片：
接下来就可以编写程序了:
Pro/TOOLKIT应用程序必须包含有两个函数：
user_initialize()
user_terminate()
Pro/E初始化且创建图形窗口后，Pro/TOOLKIT调用函数user_initialize()
该函数具有多个参数，用户根据需要使用，这些参数提供了运行Pro/E的命令行参数信息和版本号
Pro/E结束时，Pro/TOOLKIT调用函数user_terminate()
下面为开发TOOLKIT应用程序的起点
#include "roToolkit.h"
int user_initialize()
{
return(0);
}
void user_terminate()

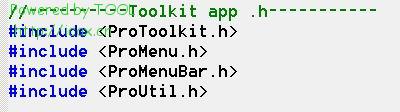

下面介绍添加菜单的开发过程：
#include <roToolkit.h>
#include <roMenu.h>
#include <roMenuBar.h>
#include <roUtil.h>
再此TOOLKIT程序和VC的交互无需使用动态库调用（编写两个动态库）

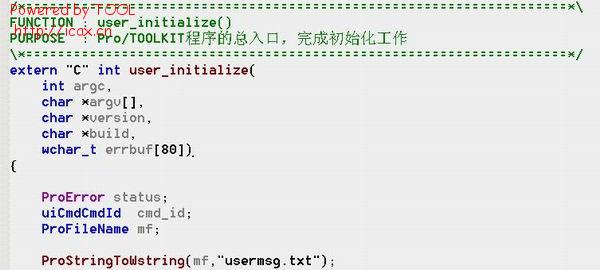

编写入口及菜单添加函数：
/*====================================================================*\
FUNCTION : user_initialize()
PURPOSE : Pro/TOOLKIT程序的总入口，完成初始化工作
\*====================================================================*/
extern "C" int user_initialize(
int argc,
char *argv[],
char *version,
char *build,
wchar_t errbuf[80])
{
roError status;
uiCmdCmdId cmd_id;
roFileName mf;
roStringToWstring(mf,"usermsg.txt");
status = ProMenubarMenuAdd ("Menu0", "USER Menu0",
"Help", PRO_B_TRUE, mf);
// 0添加父菜单Menu0
status = ProMenubarmenuMenuAdd ("Menu0", "Menu1", "USER Menu1",
NULL, PRO_B_TRUE, mf);
添加弹出式菜单Menu1
status = ProCmdActionAdd("Menu2", (uiCmdCmdActFn)TestAccessDefault,
uiCmdPrioDefault, TestAccessDefault, PRO_B_TRUE, PRO_B_TRUE, [$cmd_id)]
-1菜单Menu2动作
status = ProMenubarmenuPushbuttonAdd ("Menu1", "Menu2",
"USER Menu2", "USER Menu2 help", NULL, PRO_B_TRUE,cmd_id, mf);
-1添加菜单Menu2
return 0;
}
图片：

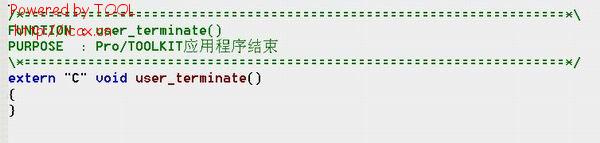

结束：
图片：

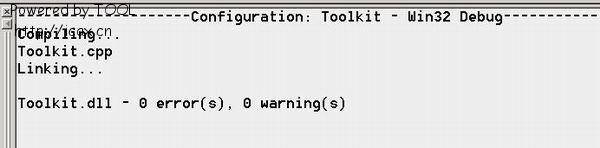

编译调试：
图片：

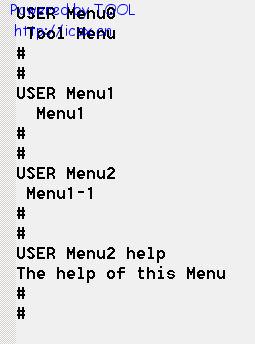

生成Toolkit.dll后，编写菜单消息文件usermsg.txt：
图片：

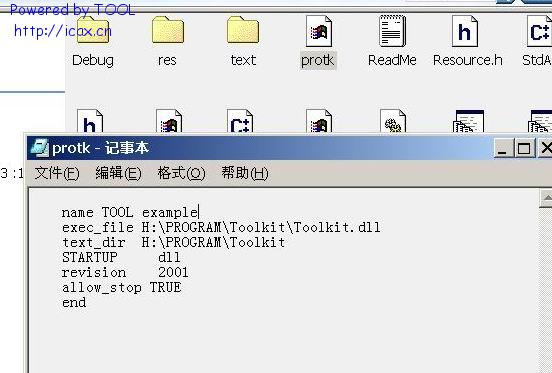

编写注册文件：
图片：
运行Pro/E

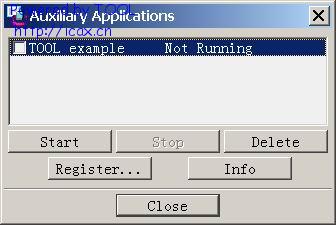

打开uitilities下拉菜单，点击辅助应用程序
图片：
注册：
图片：

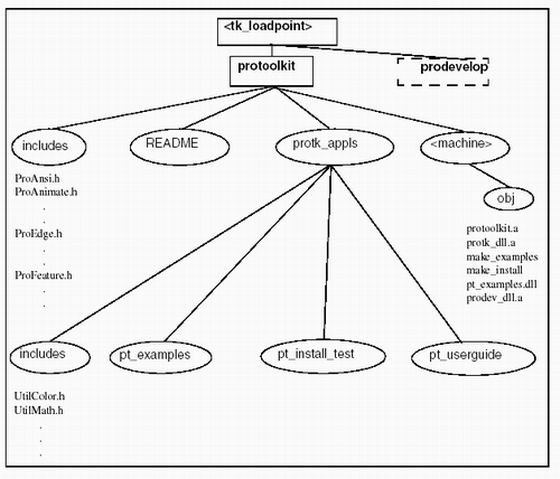

安装完Pro/Toolkit后的目录为：
图片：
|
