在CATIA中进行螺纹定义时，在“Thread Definition”下有三种螺纹定义类型可供选择：Metric Thin Pitch，Metric Thick Pitch，No Standard。除了上述三种类型外，还可以自定义螺纹标准。
自定义螺纹标准，文件格式如下：
其中，第一行不包含任何数值 ，下面的其它行为相应数值，最后一列除外，该列包含通常由字母表示的描述（显示在Thread Description选项中）。
支持的文件格式为：Microsoft Excel 文件（常规格式），Lotus 文件，列表文件（在 Unix 环境中），文本文件（TXT文件）。其中文本文件各项目间以制表符分割。标准名称（即显示在Type后面的名称）与不带扩展名的文件名相同。
示例：
NominalDiam Pitch Minordiam G
7.723 0.907 6.561 G1/16
9.728 0.907 8.566 G1/8

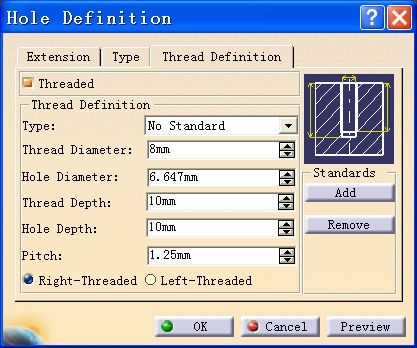

定义好数据文件后，如下图1所示，单击“Add”按钮，出现选择文件对话框，选择相应的数据文件即可。
图1 Thread Definition
若数据文件为文本文件，在使用后，将变成CATIA数据文件。再次用记事本打开时，文件将显示为乱码，此时文件仅为CATIA所用。
参考文献:
【1】 曾洪江，黄聪编著.CATIA V5机械设计从入门到精通.北京：中国青年出版社，2004
【2】 CATIA V5R16帮助手册
附录：
“公制细牙螺纹 (Metric Thin Pitch)”ISO 标准：
|
标准直径
|
螺距
|
内径
|
|
8.0
|
1.0
|
6.917
|
|
10.0
|
1.0
|
8.917
|
|
10.0
|
1.25
|
8.647
|
|
12.0
|
1.25
|
10.647
|
|
12.0
|
1.5
|
10.376
|
|
14.0
|
1.5
|
12.376
|
|
16.0
|
1.5
|
14.376
|
|
18.0
|
1.5
|
16.376
|
|
18.0
|
2.0
|
15.835
|
|
20.0
|
1.5
|
18.376
|
|
22.0
|
1.5
|
20.376
|
|
22.0
|
2.0
|
19.835
|
|
24.0
|
2.0
|
21.835
|
|
27.0
|
2.0
|
24.835
|
|
30.0
|
2.0
|
27.835
|
|
33.0
|
2.0
|
30.835
|
|
36.0
|
3.0
|
32.752
|
|
39.0
|
3.0
|
35.752
|
|
42.0
|
3.0
|
38.752
|
|
45.0
|
3.0
|
41.752
|
|
48.0
|
3.0
|
44.752
|
|
52.0
|
4.0
|
47.67
|
|
56.0
|
4.0
|
51.67
|
|
60.0
|
4.0
|
55.67
|
|
64.0
|
4.0
|
59.67
|
“公制粗牙螺纹 (Metric Thick Pitch)”ISO 标准：
|
标准直径
|
螺距
|
内径
|
|
1
|
0.25
|
0.729
|
|
1.2
|
0.25
|
0.929
|
|
1.4
|
0.3
|
1.075
|
|
1.6
|
0.35
|
1.221
|
|
1.8
|
0.35
|
1.421
|
|
2.0
|
0.4
|
1.567
|
|
2.5
|
0.45
|
2.013
|
|
3.0
|
0.5
|
2.459
|
|
3.5
|
0.6
|
2.850
|
|
4.0
|
0.7
|
3.242
|
|
5.0
|
0.8
|
4.134
|
|
6.0
|
1.0
|
4.917
|
|
7.0
|
1.0
|
5.917
|
|
8.0
|
1.25
|
6.647
|
|
10.0
|
1.5
|
8.376
|
|
12.0
|
1.75
|
10.106
|
|
14.0
|
2.0
|
11.835
|
|
16.0
|
2.0
|
13.835
|
|
18.0
|
2.5
|
15.294
|
|
20.0
|
2.5
|
17.294
|
|
22.0
|
2.5
|
19.294
|
|
24.0
|
3.0
|
20.752
|
|
27.0
|
3.0
|
23.752
|
|
30.0
|
3.5
|
26.211
|
|
33.0
|
3.5
|
29.211
|
|
36.0
|
4.0
|
31.670
|
|
39.0
|
4.0
|
34.670
|
|
42.0
|
4.5
|
37.129
|
|
45.0
|
4.5
|
40.129
|
|
48.0
|
5.0
|
42.587
|
|
52.0
|
5.0
|
46.587
|
|
56.0
|
5.5
|
50.046
|
|
60.0
|
5.5
|
54.046
|
|
64.0
|
6.0
|
57.505
|
|
